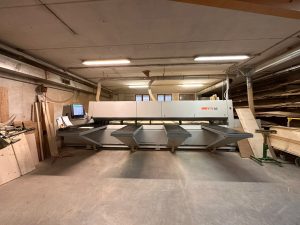

7 – CENTRO DE MECANIZADO MORBIDELLI MOD. UNIX KBT

DATOS TÉCNICOS: Especificaciones eléctricas y de potencia Tensión nominal de alimentación (Un): 400 V (trifásica + neutro) Frecuencia de funcionamiento (F): 50 Hz Consumo nominal de corriente (In): 49 A Capacidad eléctrica instalada: ~30 - 34 kW (capacidad de carga total estimada) Corriente nominal de cortocircuito (Icc): 10 kA Norma de conformidad: ✔ Certificación CE (Conformidad del Grupo SCM) 3. Dimensiones y capacidades de procesamiento de piezas Configuración de ejes de mecanizado: Eje X (paso del panel) / Eje Y (transversal) / Eje Z (vertical) Ancho máximo de la pieza (eje Y): 1000 mm (ancho de paso estándar Unix) Mín. Ancho de la pieza: 100 mm Longitud de la pieza (eje X): 250 mm - Ilimitada (alimentación continua por rodillos motorizados) Rango de espesor de la pieza (eje Z): 10 mm - 60 mm Velocidad de alimentación del panel: Variable hasta 35-50 m/min (accionamiento por rodillos motorizados) 4. Cabezal de perforación, inserción de espigas y herramientas Configuración del cabezal de mandrinado principal: Husillos verticales independientes (paso de 32 mm) + husillos horizontales Unidades de perforación horizontales: Cabezales de perforación horizontales delanteros y traseros para mandrinar cantos laterales Unidad de sierra de ranurado ("Lama"): Unidad de sierra de ranurado integrada en el eje X para paneles traseros Sistema de inserción de espigas (KBT): Boquillas de inyección de pegamento de alta presión + pistolas neumáticas de inserción de espigas Rango de tamaño estándar de espigas: 6/8 mm x 30-40 mm de longitud Alimentadores vibratorios de espigas: Alimentador de tazón integrado para la clasificación y alimentación automática de espigas 5. Características estructurales y neumática Sistema de alimentación de piezas: Rodillo inferior motorizado Mesa + rodillos de sujeción superior neumáticos Presión de aire de funcionamiento requerida: 6,0 - 7,0 BAR Salidas de extracción de polvo: Colector de extracción multipuerto (conducto principal de Ø 150-200 mm) Caja de protección: Cabina insonorizada con ventana de visualización transparente y enclavamientos de seguridad Armario de control y software: Armario de control eléctrico principal independiente con software SCM/Morbidelli
