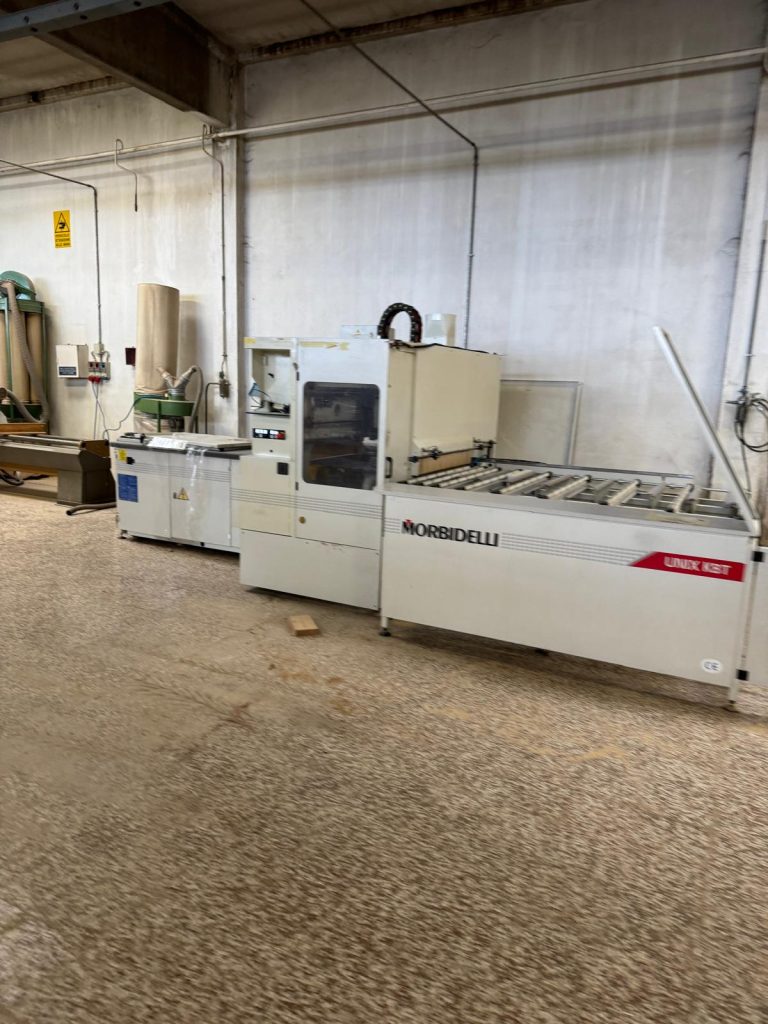

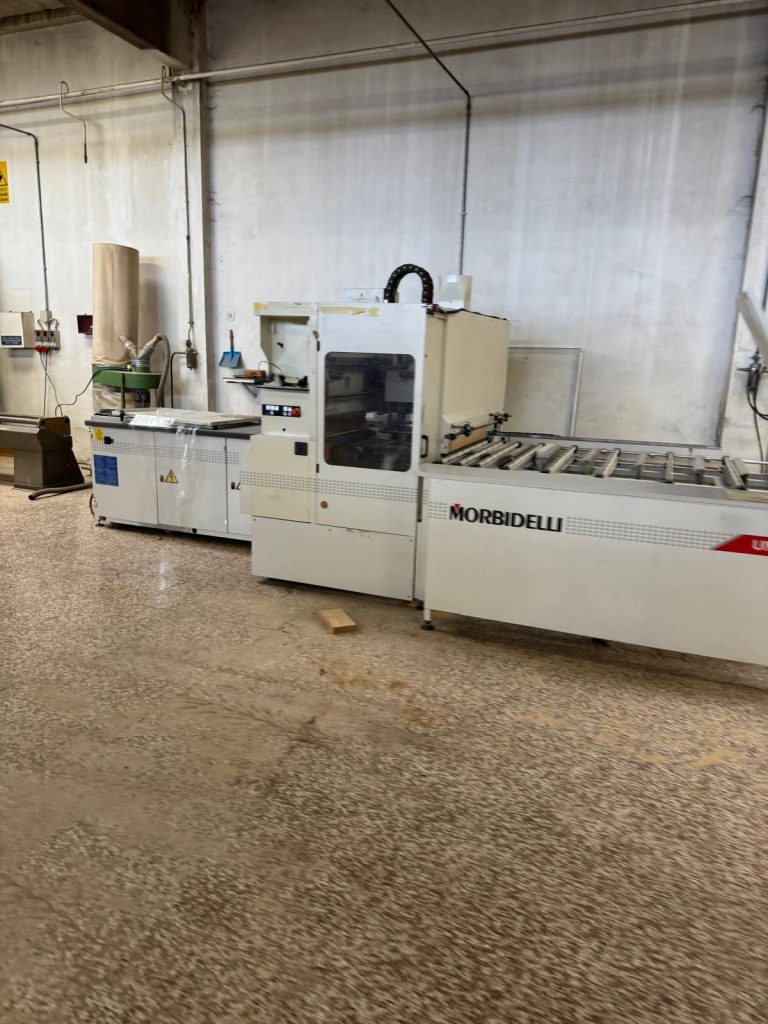

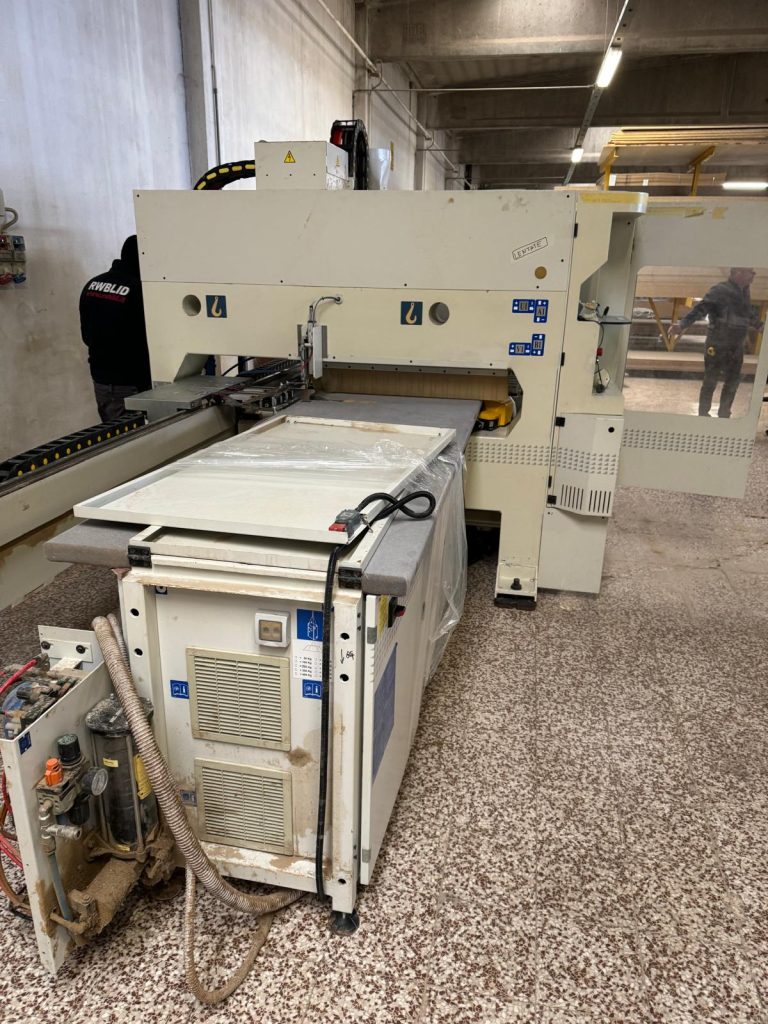

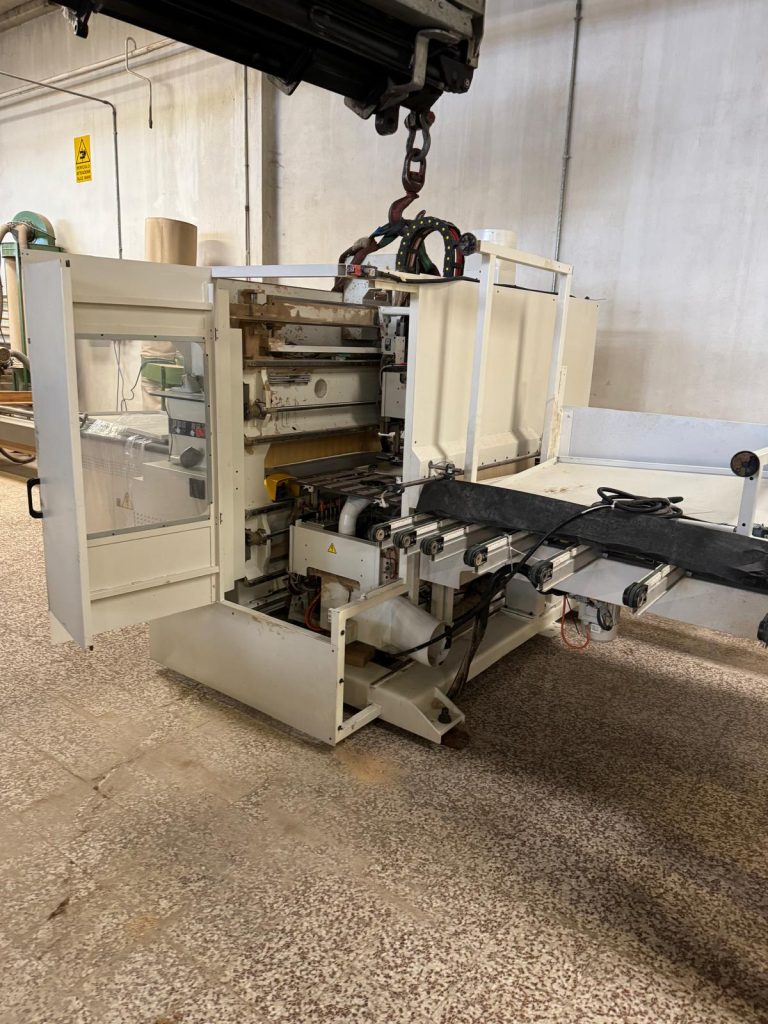

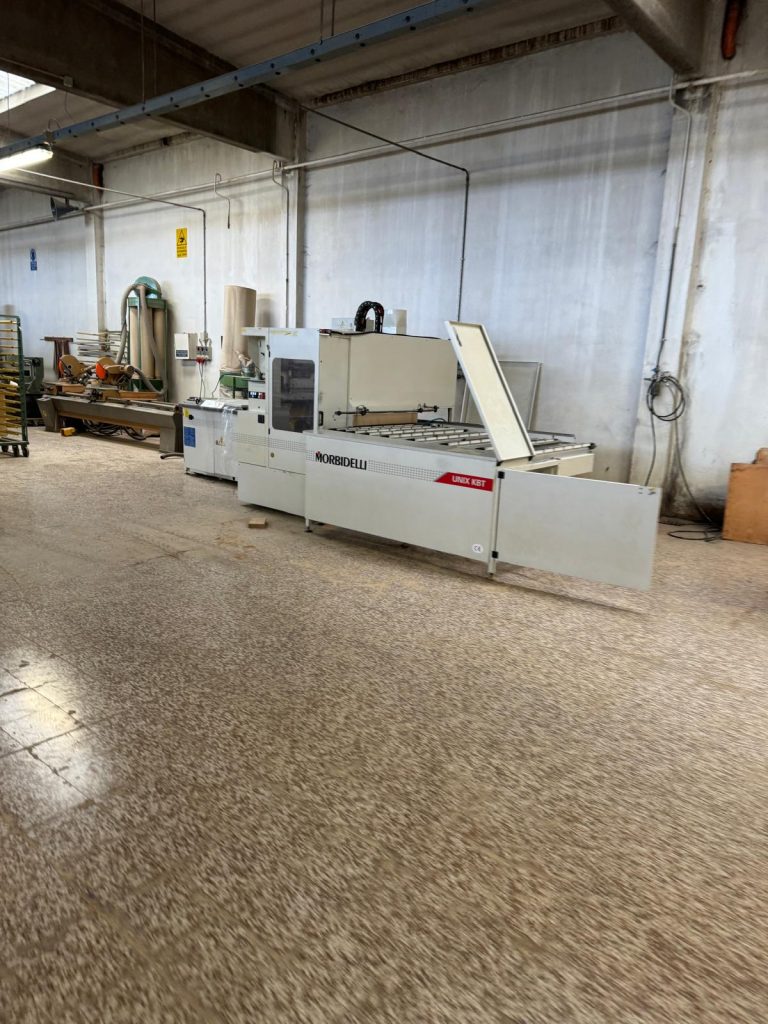

7 – CENTRO DI LAVORO MORBIDELLI MOD. UNIX KBT

DATI TECNICI: Specifiche elettriche e di alimentazione Tensione nominale di alimentazione (Un) 400 V (trifase + neutro) Frequenza operativa (F) 50 Hz Assorbimento di corrente nominale (In) 49 A Potenza elettrica installata ~30 - 34 kW (capacità di carico totale stimata) Corrente nominale di cortocircuito (Icc) 10 kA Standard di conformità ✔ Certificazione CE (conformità del gruppo SCM) 3. Dimensioni e capacità di lavorazione del pezzo Configurazione degli assi di lavorazione Asse X (passaggio attraverso il pannello) / Asse Y (trasversale) / Asse Z (verticale) Larghezza massima del pezzo (asse Y) 1.000 mm (larghezza standard di passaggio Unix) Min. Larghezza del pezzo 100 mm Lunghezza del pezzo (asse X) 250 mm - Illimitata (avanzamento continuo a rulli motorizzati) Intervallo di spessore del pezzo (asse Z) 10 mm - 60 mm Velocità di avanzamento del pannello Variabile fino a 35-50 m/min (azionamento a rulli motorizzati) 4. Testa di foratura, inserimento tasselli e utensili Configurazione della testa di foratura principale Mandrini verticali indipendenti (passo 32 mm) + mandrini orizzontali Unità di foratura orizzontale Teste di foratura orizzontale anteriori e posteriori per foratura del bordo laterale Unità di scanalatura ("Lama") Unità di scanalatura integrata sull'asse X per pannelli posteriori Sistema di inserimento tasselli (KBT) Ugelli di iniezione di colla ad alta pressione + pistole pneumatiche per l'inserimento dei tasselli Intervallo di dimensioni standard dei tasselli 6/8 mm x Lunghezza 30-40 mm Alimentatori vibranti per tasselli Alimentatore a ciotola integrato per la selezione e l'alimentazione automatica dei tasselli 5. Caratteristiche strutturali e pneumatica Sistema di alimentazione del pezzo Inferiore motorizzato Tavolo a rulli + rulli di bloccaggio superiori pneumatici Pressione dell'aria di esercizio richiesta: 6,0 - 7,0 BAR Uscite di aspirazione polveri: Collettore di aspirazione multiporta (condotto principale Ø 150-200 mm) Cabina di protezione: Cabina insonorizzata con finestra di visualizzazione trasparente e interblocchi di sicurezza Quadrante di controllo e software: Quadro elettrico principale separato con software NC SCM/Morbidelli
