ARTICOLO | |||
|---|---|---|---|

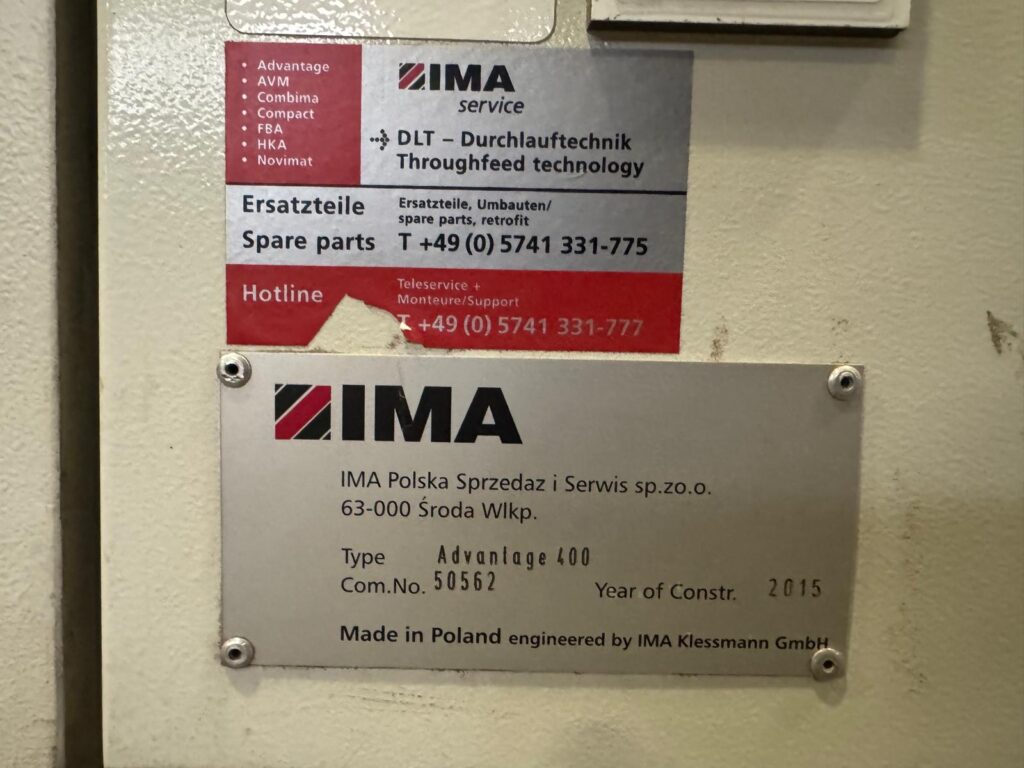

FABBRICANTE: | IMA | ||
MODELLO: | ADVANTAGE 400 | ||
ANNO: | 2015 | ||
A NORME CE | |||
PREZZO SU RICHIESTA |
DATI TECNICI:
SPECIFICHE TECNICHE GENERALI E STRUTTURA DEL TELAIO

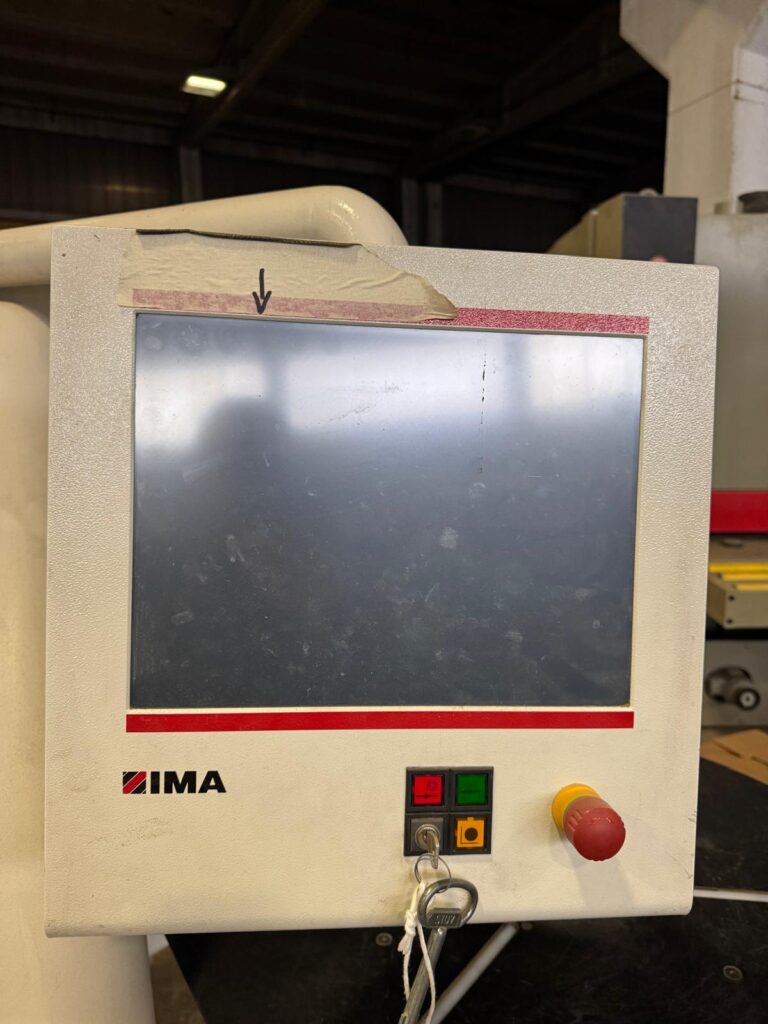

Unità di controllo (CNC) Pannello di controllo touchscreen IMA su braccio girevole con interfaccia grafica aperta ICOS
Meccanismo di alimentazione pannelli Catena industriale a binario inferiore con pattini ad alta aderenza e sistema di pressione del nastro motorizzato superiore
Telaio e involucro Telaio monoblocco in acciaio elettrosaldato ad alta rigidità con cabina completamente insonorizzata e illuminazione a LED
Dispositivi di sicurezza Protezioni perimetrali con porte interbloccate, fermi di emergenza a palmo e selettore a chiave
Materiali di bordatura Compatibile con bordi in bobina (PVC, ABS, melaminico, impiallacciatura) e listelli di legno massello

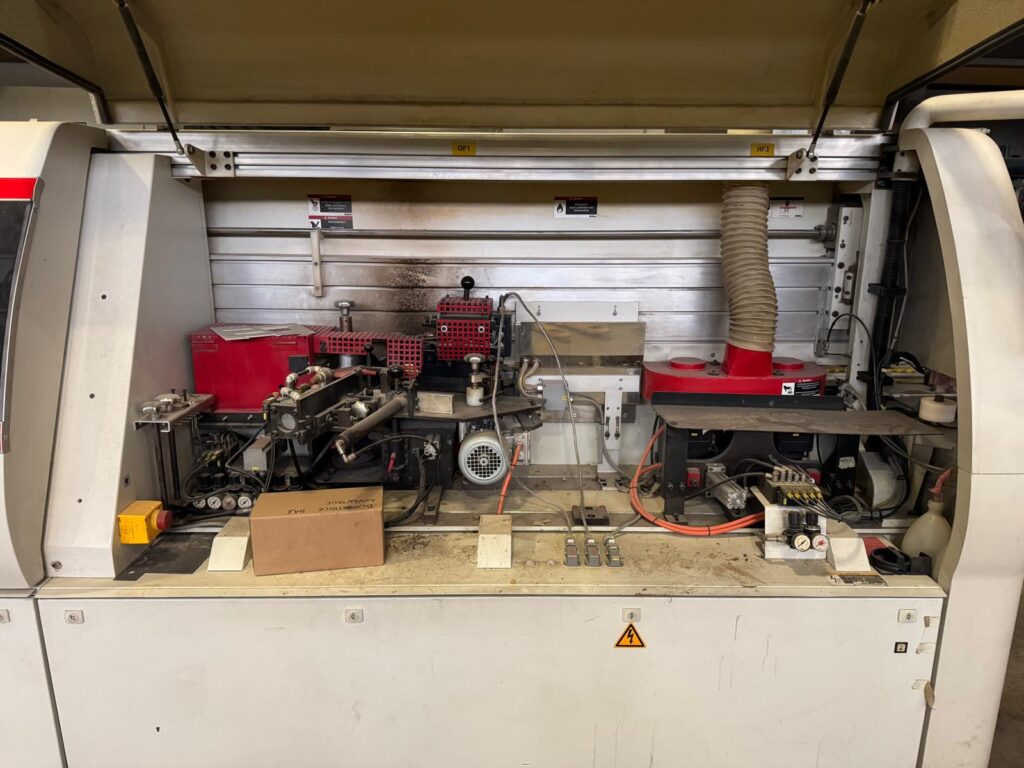

DISPOSIZIONE DELLA POSTAZIONE DI LAVORO E CONFIGURAZIONE DELLE UNITÀ DI LAVORO
1. Unità di rifilatura giunzioni (“Rettifica”) Doppio motore ad alta frequenza con frese diamantate PCD e ingresso elettropneumatico
2. Zona di incollaggio e pressione (“Gruppo Incollatore”) Serbatoio di colla a caldo EVA/PU a riscaldamento rapido, rullo applicatore e rulli di pressione pneumatici
3. Magazzino bobine 4. Unità di taglio bordi (“Caricatore Bordo”) Magazzino automatico di alimentazione bobina a posizione singola con cesoia pneumatica a ghigliottina per impieghi gravosi
5. Unità di taglio bordi (“Intestatori”) Doppi motori ad alta frequenza che scorrono su guide lineari prismatiche di precisione per il taglio dei bordi
6. Unità di taglio bordi (“Spigolatori”) Unità di taglio bordi multiasse superiore/inferiore con contatori di posizione digitali meccanici SIKO
7. Unità di arrotondamento angoli (“Arrotondatore”) Unità multifunzione di arrotondamento angoli per la profilatura automatica di angoli e bordi anteriori/posteriori
8. Raschietti per profili e bordi (“Raschiabordo/Raschiagolla”) Raschietto per profili a raggio con soffiatori di trucioli combinato con unità raschiatrice per colla
9. Unità di lucidatura (“Spazzole”) Motori di lucidatura in tela superiore e inferiore per il ripristino del colore dei bordi, la lucidatura e la pulizia
SISTEMI AUSILIARI E FLUIDICA

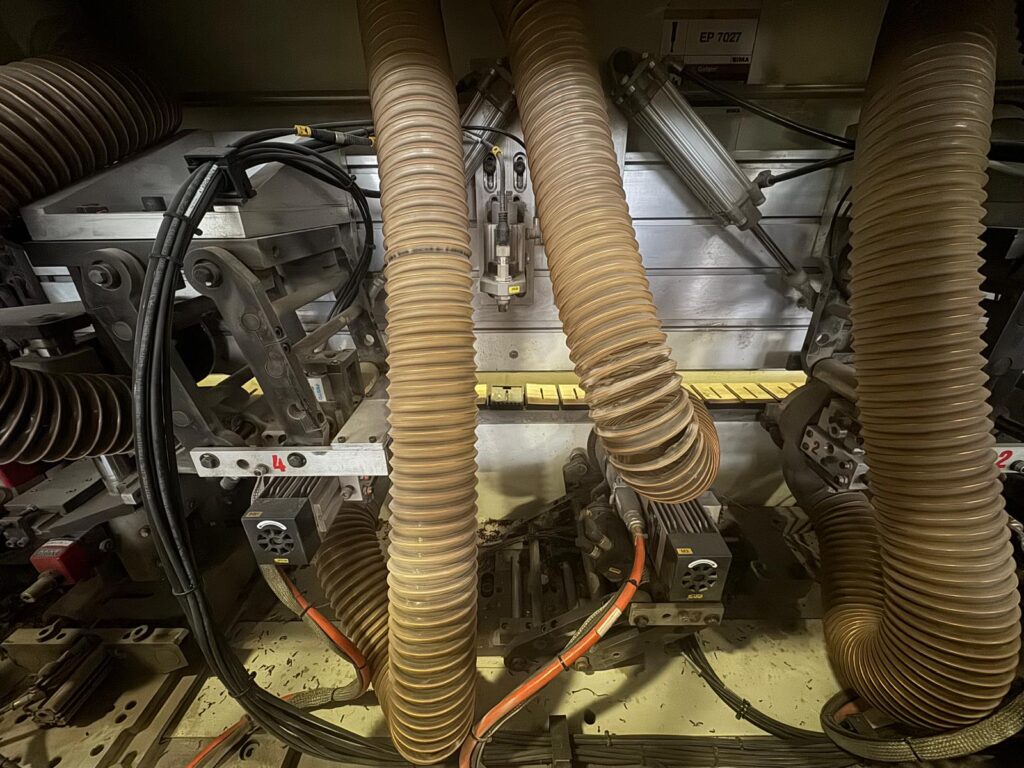

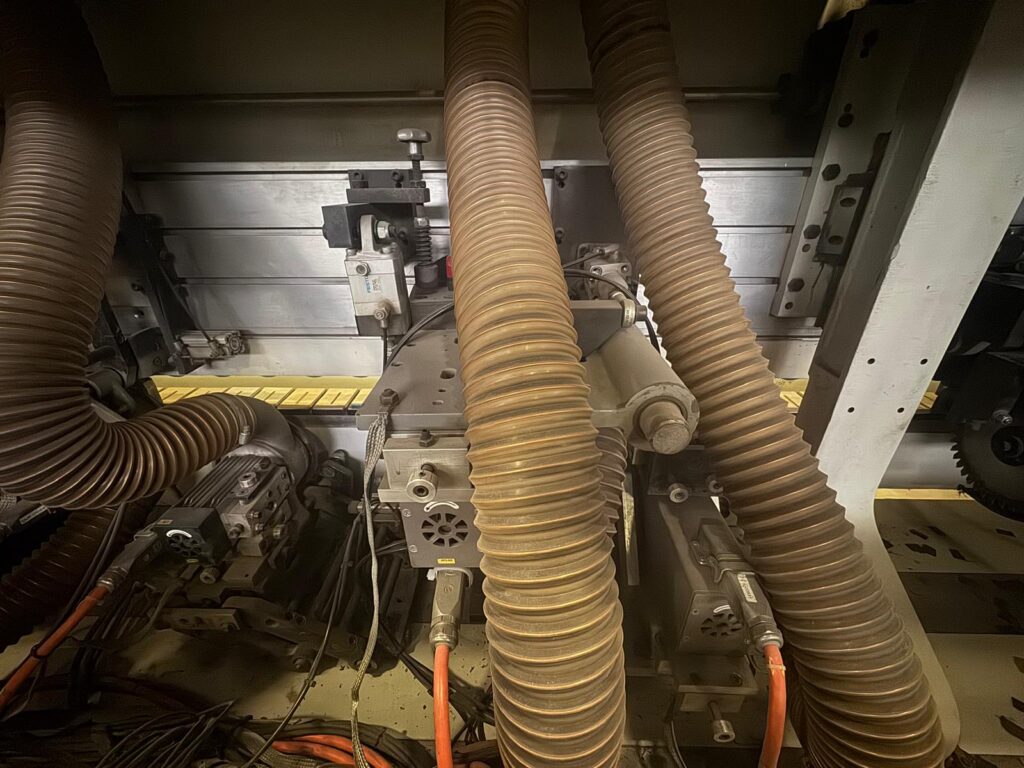

Rete di aspirazione polveri Cappe di aspirazione dedicate su tutte le unità di taglio/fresatura collegate al collettore principale
Sistema pneumatico e antiadesivo Sistema pneumatico integrato collettore con regolatori individuali e ugelli di spruzzatura del liquido all’ingresso
