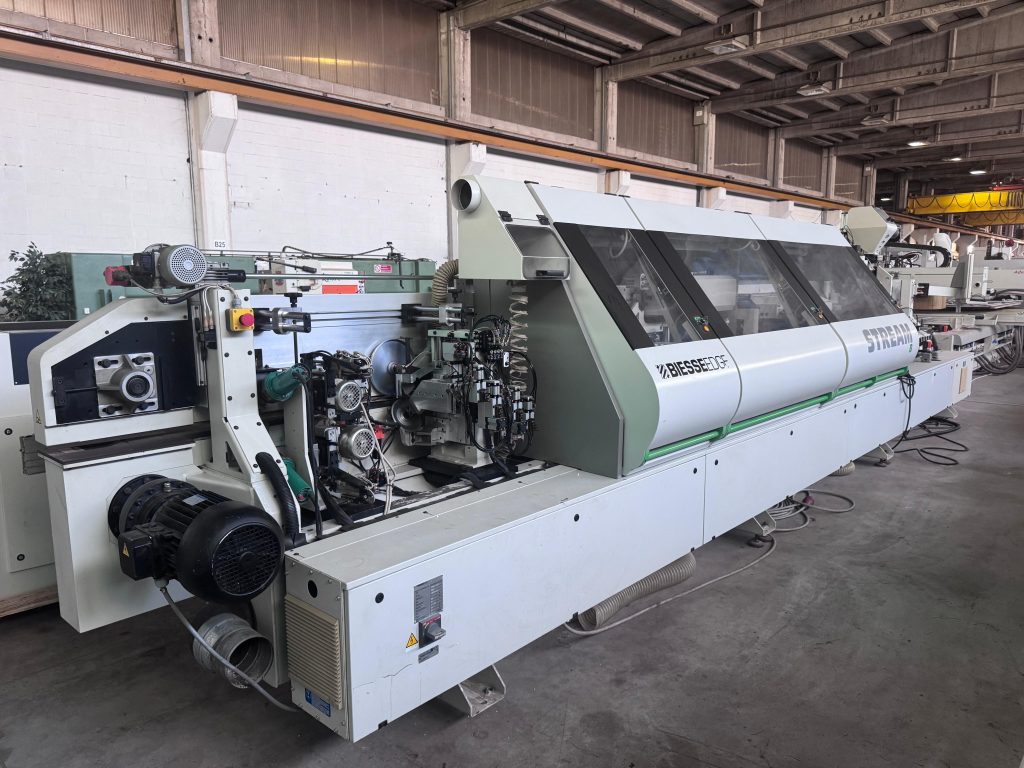

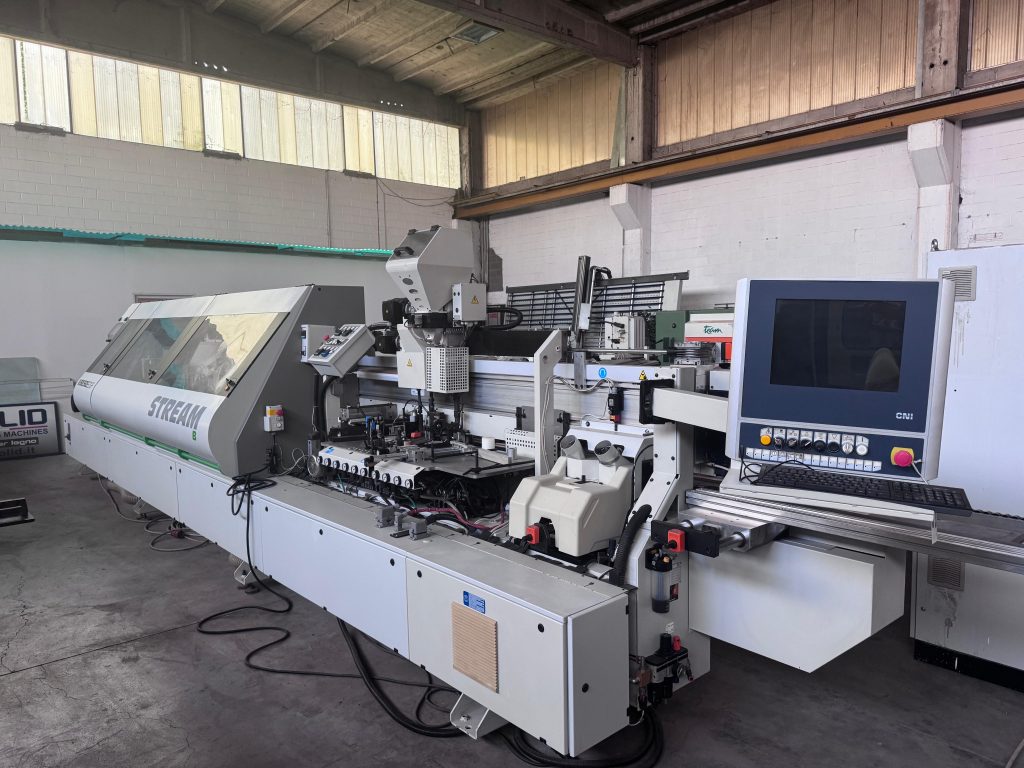

67 – BORDATRICE BIESSE MOD. STREAM B1 8.5

DATI TECNICI:

Specifiche pneumatiche, di aspirazione polveri e generali
Pressione pneumatica di esercizio 6,5 bar
Velocità del flusso d’aria di aspirazione 30 m/sec
Uscite totali di aspirazione polveri Sistema di collettore di raccolta multipunto

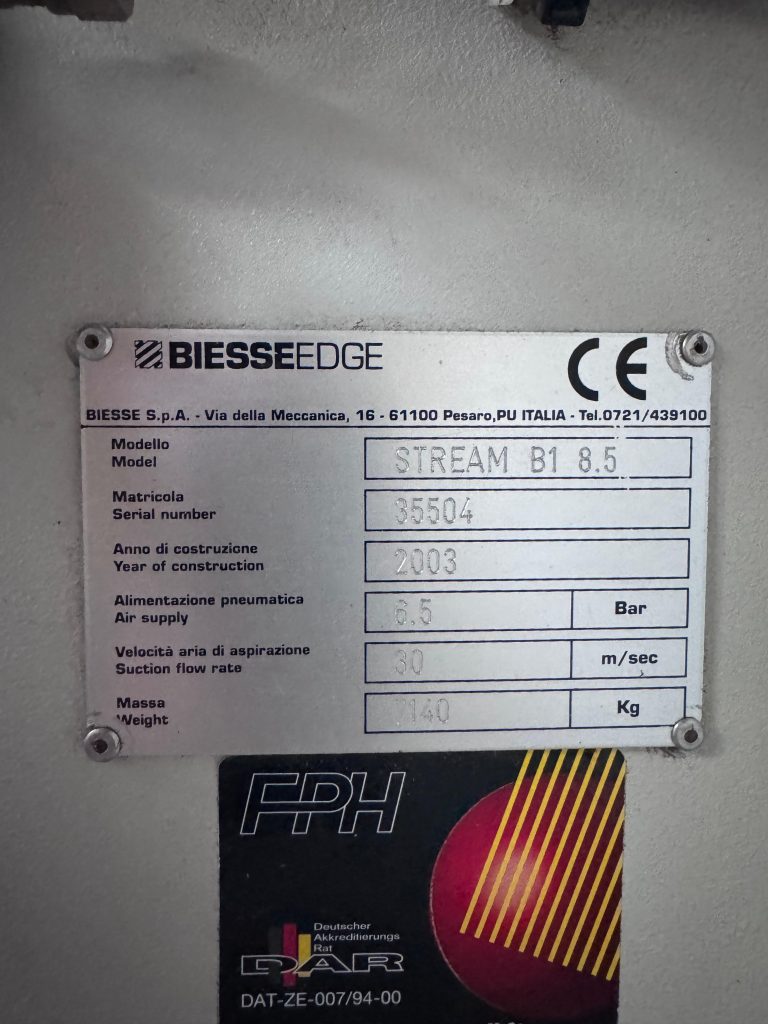

Certificazione di conformità e qualità ✔ Certificazione CE / DAR (DAT-ZE-007/94-00)
Capacità di lavorazione e bordatura
Intervallo di spessore del pannello 10 mm – 60 mm
Spessore del bordo del nastro (PVC, ABS, impiallacciatura) 0,4 mm – 3,0 mm
Spessore della striscia di legno massello Fino a 12 mm – 15 mm
Velocità di avanzamento variabile del binario 12 – 24 m/min (binario di azionamento continuo a catena pesante)
Larghezza/lunghezza minima del pannello 80 mm / 140 mm

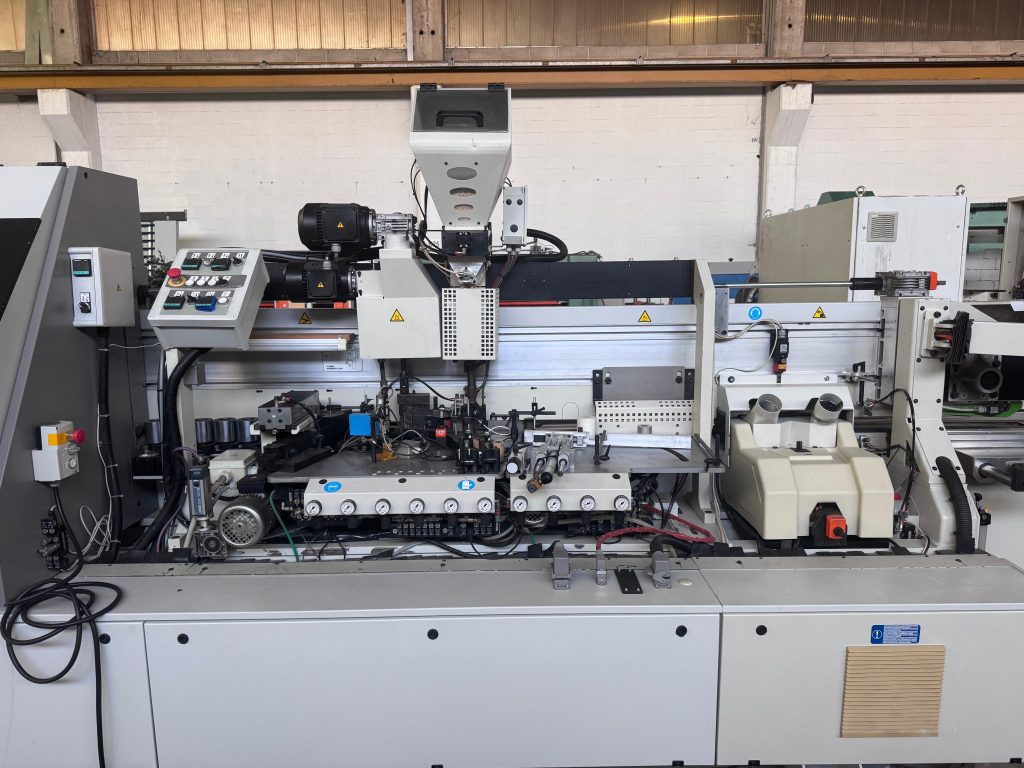

Gruppi di lavorazione e stazioni di lavorazione dettagliate

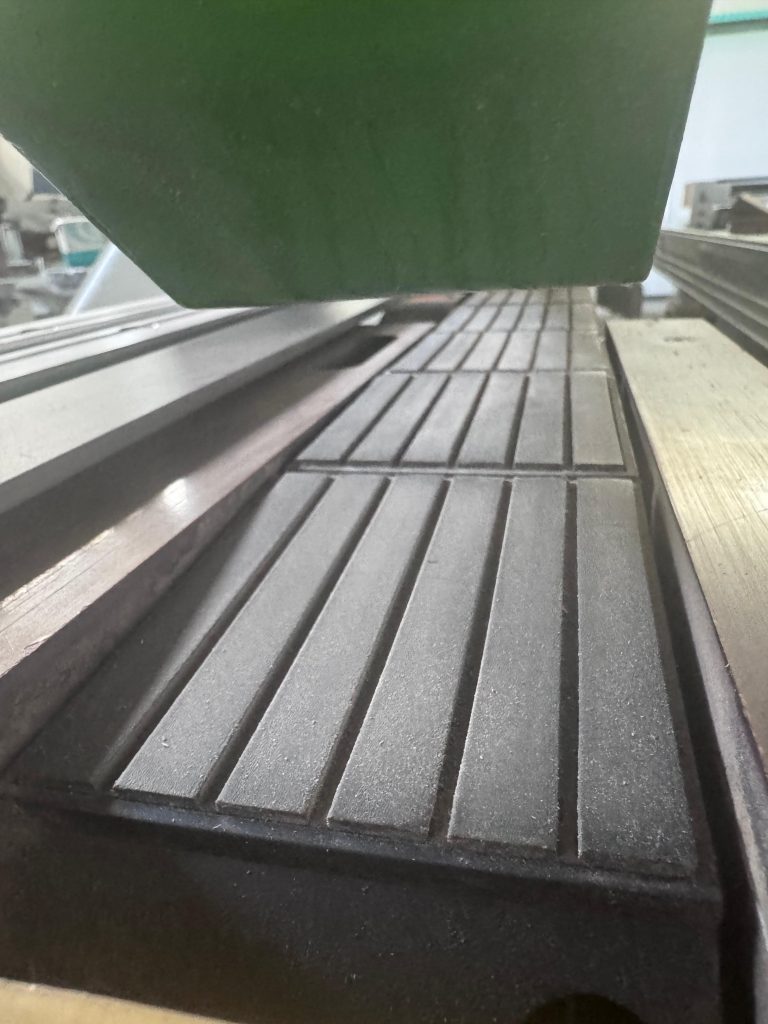

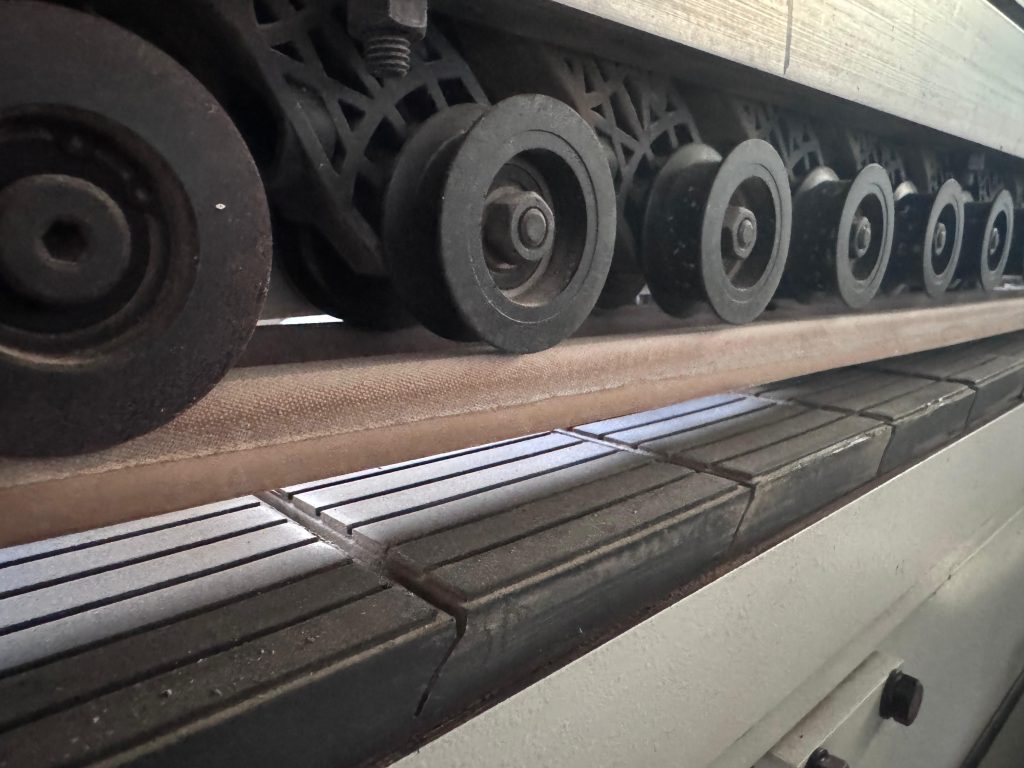

Binario di alimentazione e supporto Guida di alimentazione regolabile, cinghia di pressione superiore per impieghi gravosi e supporto a rulli laterali
1. Unità di pre-fresatura (“FI-502 / 1. Unità di rettifica (“Rettifica”) 2 motori ad alta frequenza con frese diamantate e ingresso/uscita pneumatica temporizzata
2. Unità di spruzzatura di liquido antiadesivo Ugelli di spruzzatura pneumatici che impediscono l’adesione della colla sulle superfici del pannello superiore/inferiore

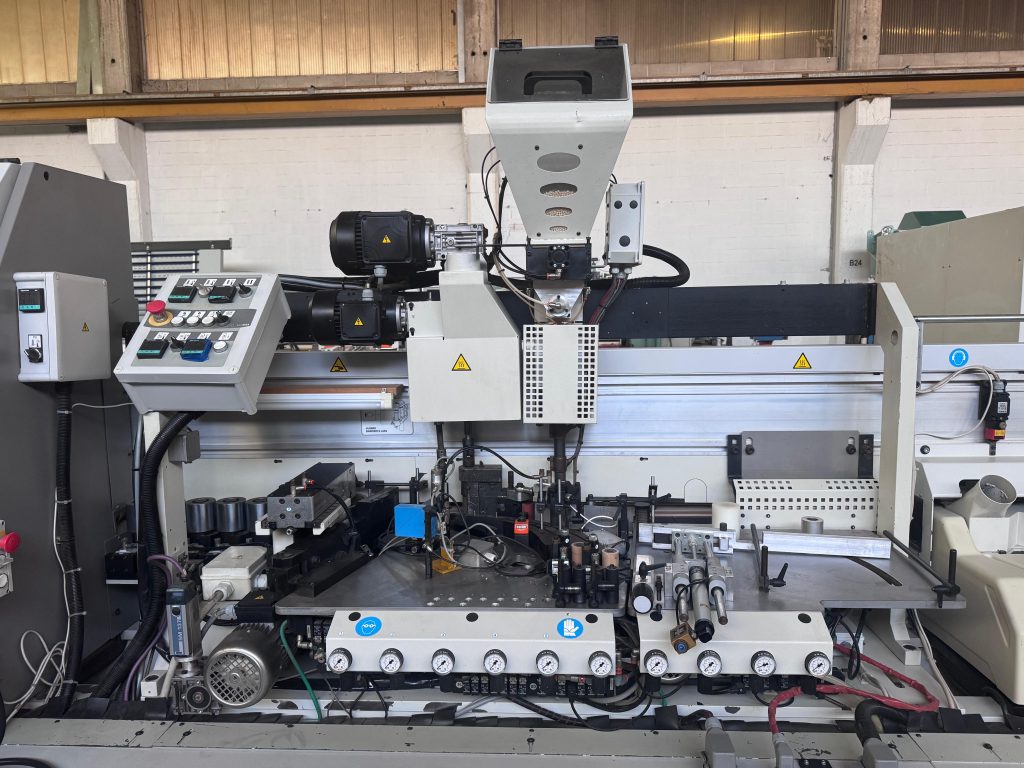

3. Unità di incollaggio e magazzino (“SP-10”) Serbatoio di colla a caldo, pre-fusore rapido, rullo spandicolla motorizzato e magazzino automatico di bobine
4. Zona ad alta pressione 1 rullo di pressione principale motorizzato + rulli di pressione secondari in acciaio pneumatici

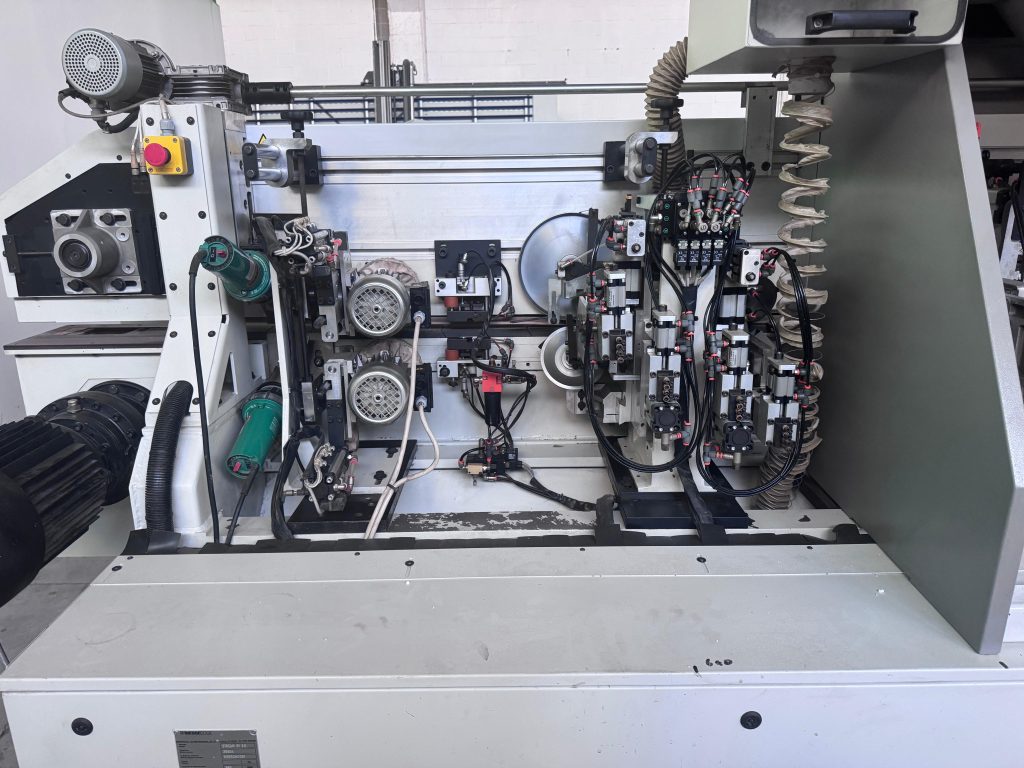

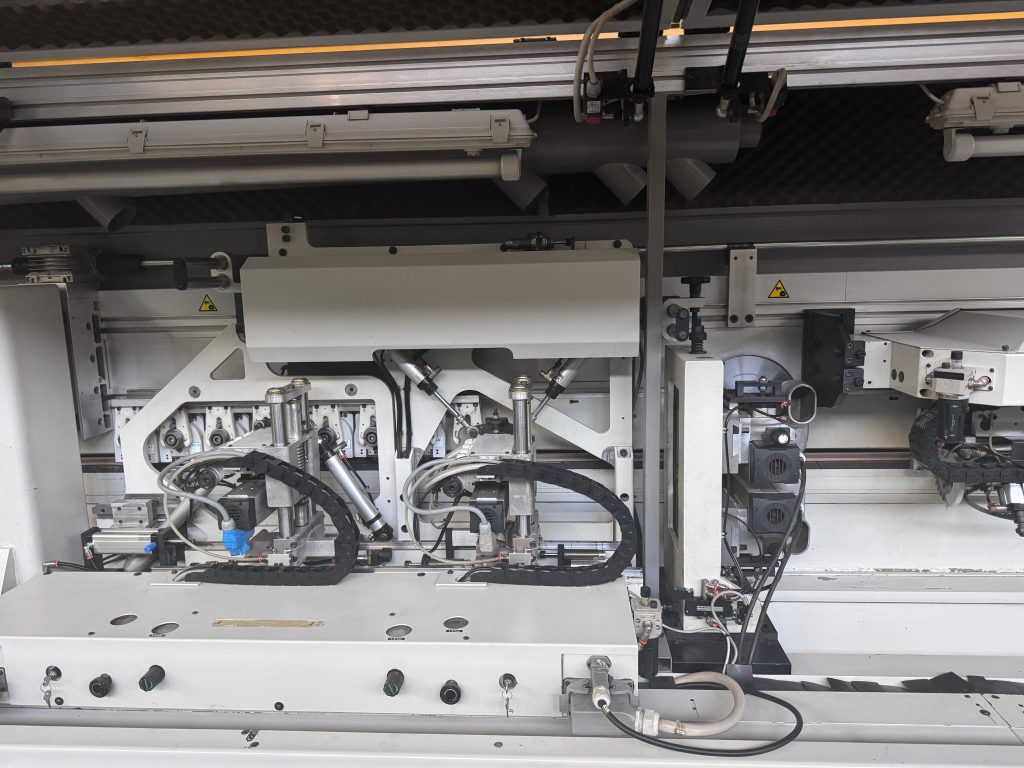

5. Unità di rifilatura terminale (“IN-801 / Intestatori”) 2 motori ad alta frequenza con guide lineari per tagli terminali dritti e smussati
6. Unità di rifilatura fine grossolana (“Rifilatori”) Motori ad alta velocità superiore/inferiore per la rimozione grossolana del bordo in eccesso

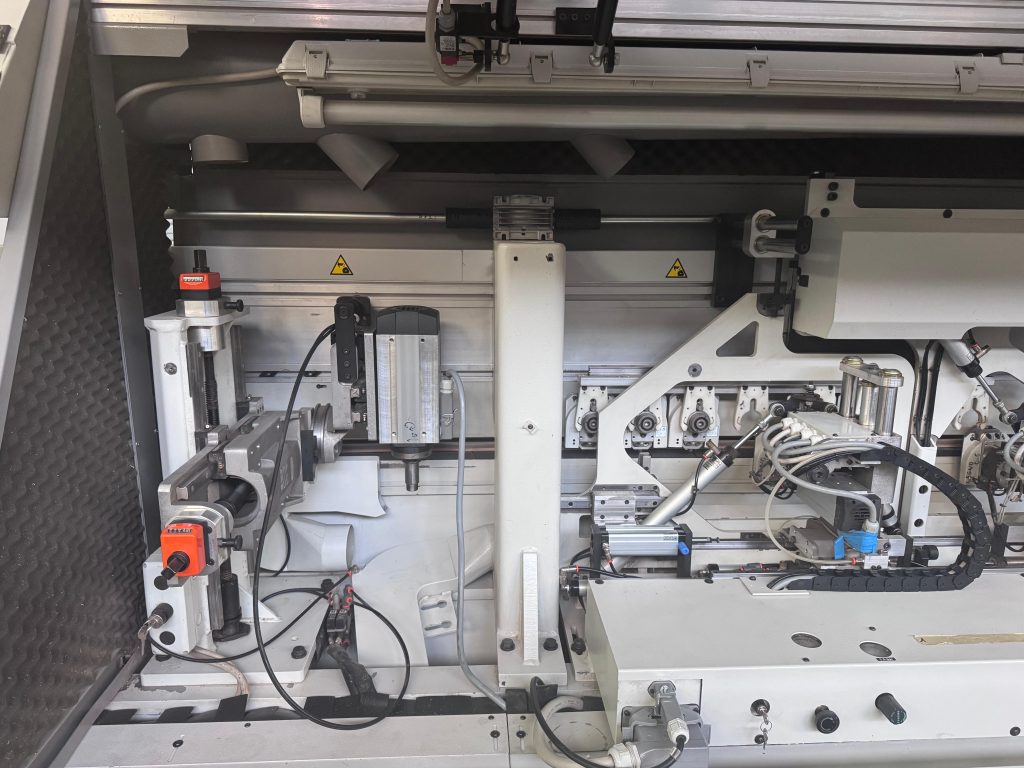

7. Unità di rifilatura a raggio fine (“Spigolatori”) Motori di profilatura di precisione superiore/inferiore con ruote di tracciatura per raggio di 2 mm

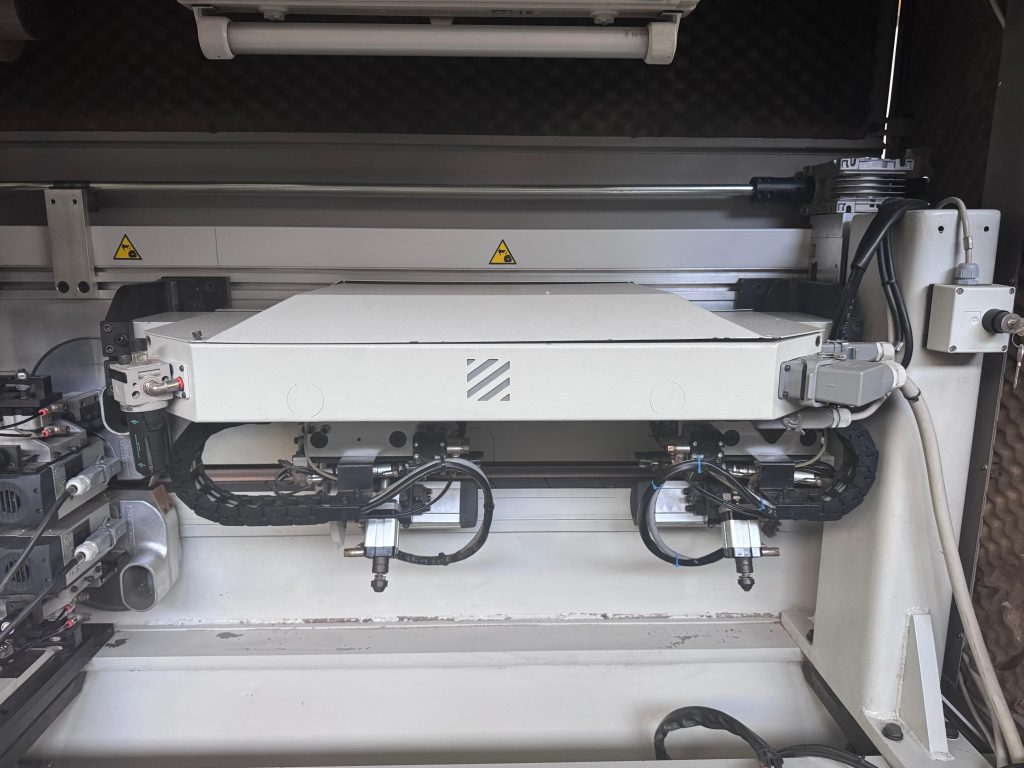

8. Unità di arrotondamento angoli (“AR-80 / Arrotondatore”) Unità di arrotondamento angoli automatica multimotore per pannelli anteriori/posteriori Profili dei bordi
9. Unità di raschiatura dei profili (“RB-400 / Raschiabordo”) Raschietti di precisione con raggi di curvatura e ruote di copiatura per una finitura senza vibrazioni su PVC/ABS
10. Unità di raschiatura della linea di incollaggio (“RC-200 / Raschiacolla”) Lame raschianti piatte per rimuovere l’eccesso di colla dalle superfici dei pannelli
11. Unità di lucidatura (“SZ-300 / Spazzole”) 2 ruote lucidanti in tessuto indipendenti azionate da motore per la pulizia e la lucidatura
12. Soffiatori ad aria calda (“Phon”) Soffiatori termici per riattivare il colore e la brillantezza sui bordi in plastica lavorati
Specifiche di struttura, controllo e sicurezza

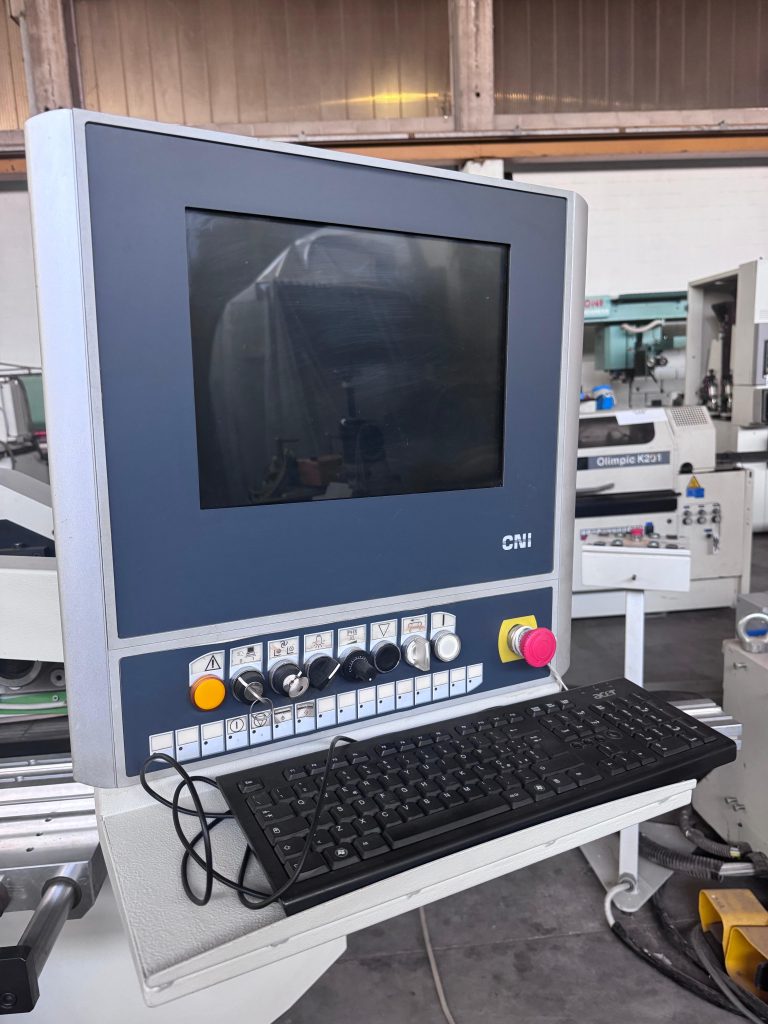

Sistema di controllo e interfaccia Pannello di controllo numerico industriale con braccio girevole e schermo diagnostico visivo

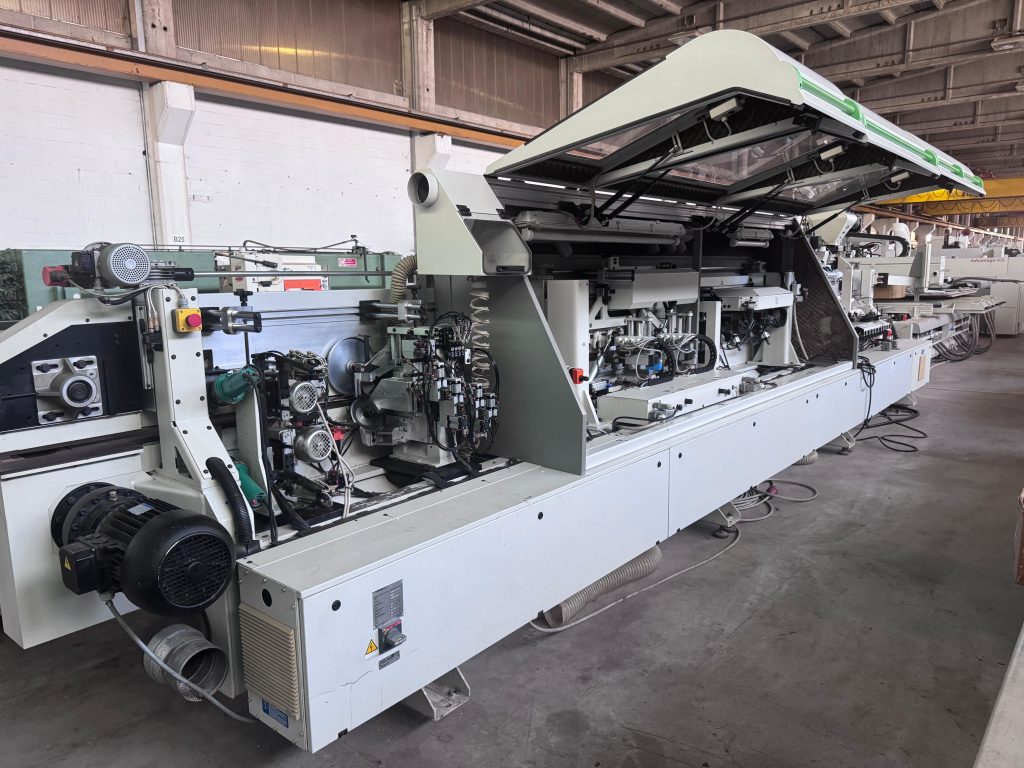

Cabina di sicurezza Cabina insonorizzata a tutta lunghezza con illuminazione interna e sollevamento pneumatico

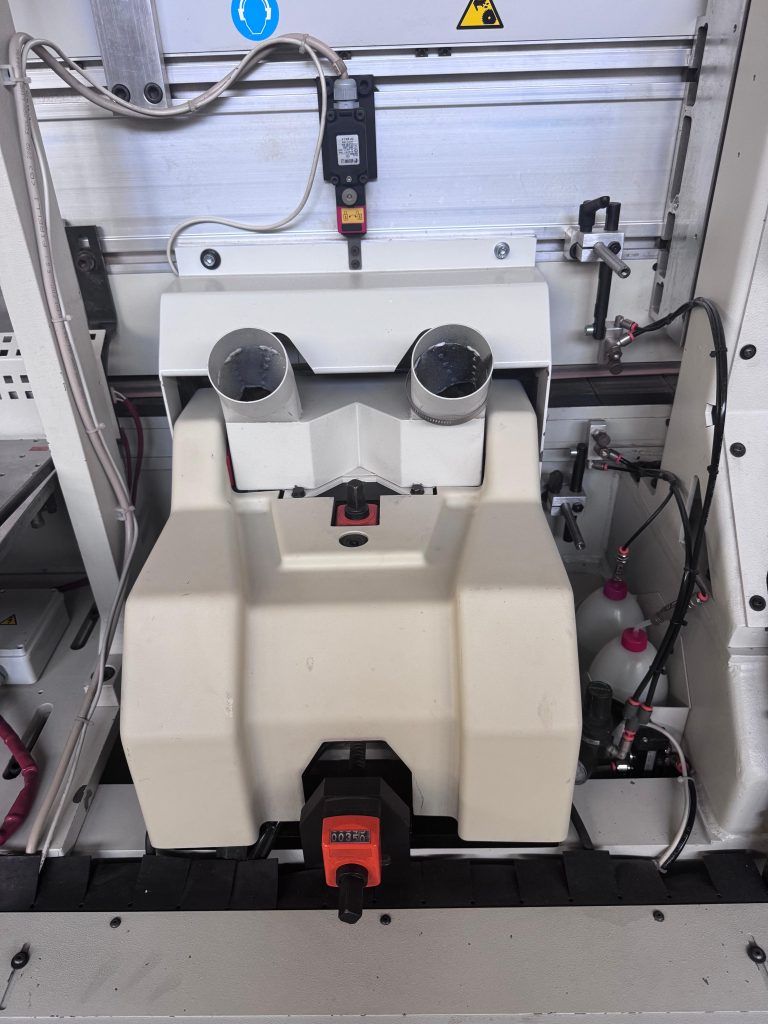

Tubazioni di aspirazione Cappe di raccolta trucioli dedicate in tutte le stazioni di fresatura, rifilatura e raschiatura
