ARTICOLO | |||
|---|---|---|---|
FABBRICANTE: | CML | ||
A NORME CE | |||
PREZZO SU RICHIESTA |
DATI TECNICI:
Sistema di alimentazione, azionamento e struttura meccanica
Sistema di binari di trasporto Doppi binari di alimentazione continui con pattini in gomma vulcanizzata ad alta aderenza
Sistema di bloccaggio superiore Doppi nastri di pressione aerei continui con tensionamento verticale pneumatico
Sistema di azionamento apertura/larghezza Movimento laterale motorizzato azionato da vite a ricircolo di sfere di precisione su guide lineari temprate
Sistema di azionamento a catena di alimentazione Attacchi/perni di spinta di precisione per squadratura automatica dei pannelli e alimentazione sincronizzata
Aspirazione polveri e trucioli
Cappa di aspirazione multi-porta montata superiormente per ogni unità operativa collegata all’aspirazione centrale
Dettagli delle stazioni di lavoro e dei mandrini (“Gruppi Operativi”)
Unità di taglio/incisione (1a stazione) Motori di taglio ad alta frequenza per tagli dei bordi dei pannelli anti-scheggiatura
Unità di squadratura/sgrossatura (2a stazione) Lame principali per taglio dimensionale + frese per squadratura per una rapida rimozione del materiale
Mandrini di fresatura e profilatura (3a e 4a stazione) Elettromandrini verticali e multi-asse inclinabili ad alta velocità con teste di taglio impilabili
Componenti interni Attrezzatura Dotata di portautensili e mandrini originali Celaschi/SCM
Microregolazioni di precisione Volantini di regolazione manuale abbinati a indicatori di posizione digitali meccanici SIKO
Attuazione pneumatica temporizzata Cilindri pneumatici per l’inserimento/esclusione automatica dell’utensile su profili angolari
Quadro elettrico, automazione e dispositivi di sicurezza

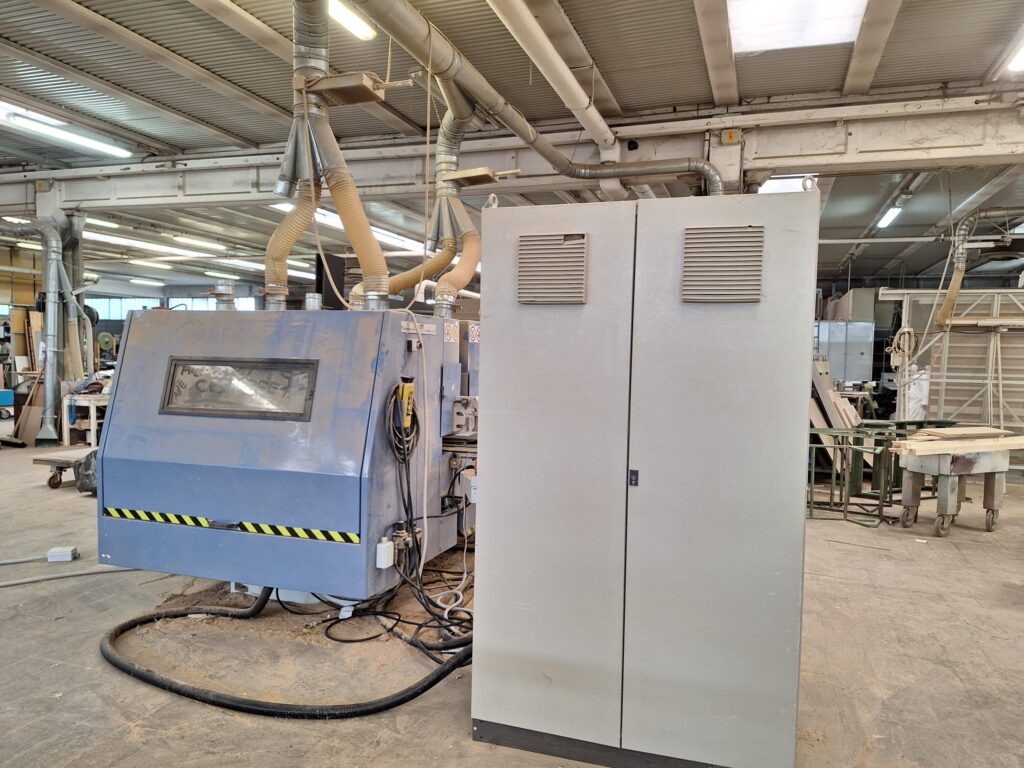

Quadro elettrico Armadio a doppia porta indipendente con sistema di raffreddamento a ventilazione forzata integrato
Interfaccia di controllo / PLC Terminale PLC elettronico integrato con display di stato multilinea e tastiera parametri
Componenti del pannello di controllo Amperometri individuali per motore, pulsanti di avvio/arresto, selettori e spie luminose
Sistema pneumatico e di lubrificazione
Unità centralizzata di trattamento aria FRL (filtro, regolatore, lubrificatore) + pompa di lubrificazione della catena
Cabine di sicurezza e interblocchi Cabine completamente insonorizzate con finestre di ispezione e interblocchi di sicurezza per le porte
Sistemi di arresto di emergenza Pulsanti di arresto di emergenza a fungo in ingresso/uscita con interruttore di blocco a chiave
